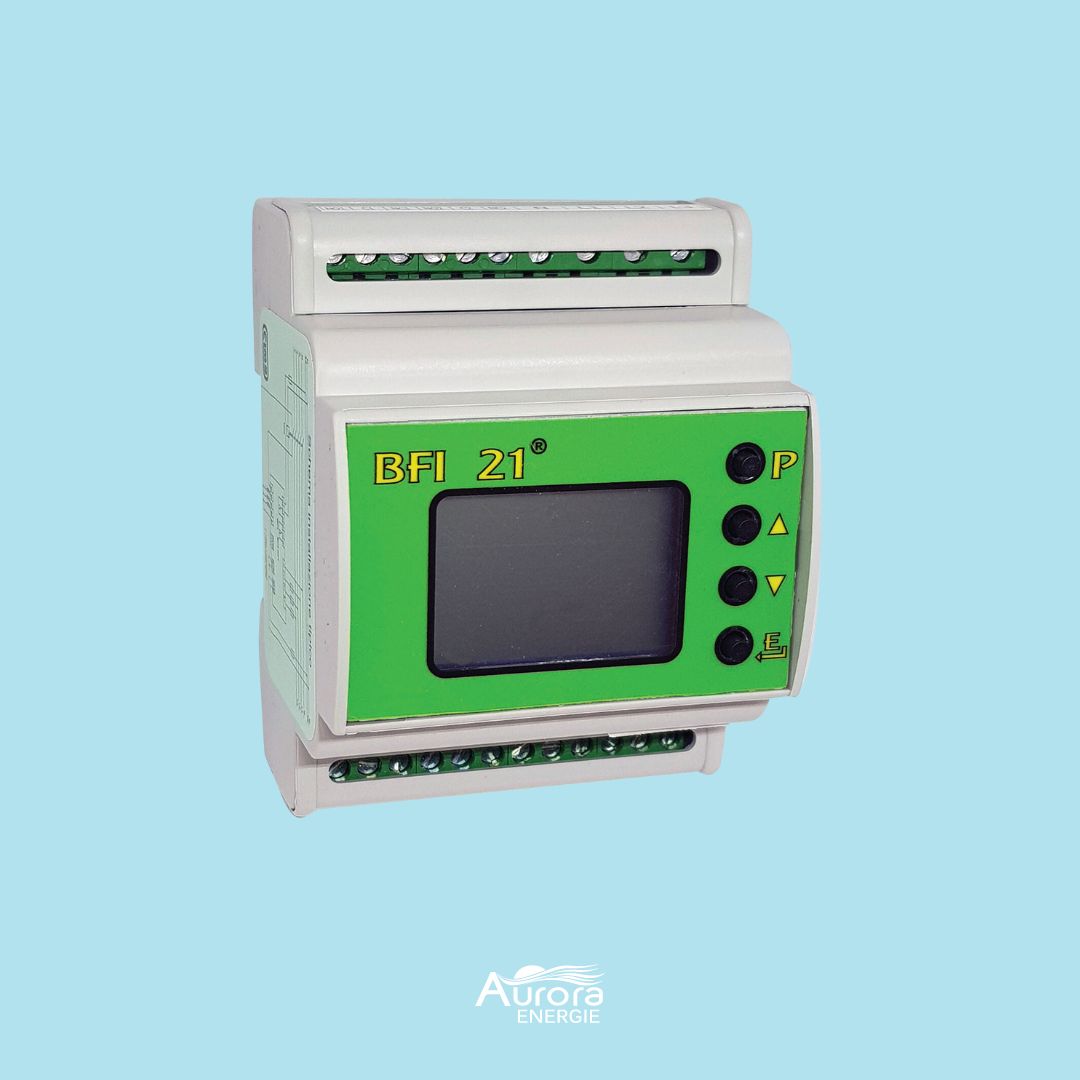

Dispositivo Protezione Interfaccia Relè BFI 021 a Norma CEI-021

Descrizione

Il dispositivo relè BFI 21 assolve la funzione di Sistema Protezione Interfaccia tamponato così come previsto dalla norma CEI 021 attualmente in vigore. È adatto alla connessione in rete di impianti di produzione a Bassa Tensione quali fotovoltaico, eolico, idroelettrico, cogenerazione.

Caratteristiche principali della protezione interfaccia Relè BFI 21

Monitoraggio Monofase 230V e trifase 400V con o senza neutro 50 Hz.Alimentazione ausiliaria 24VDC e 230VAC4 ingressi digitali isolati: Teledistacco, Feedback stato del DDI, Locale Remoto,Comunicazione.2 Uscite a Relè con contatto pulito in scambio: Comando DDI e Comando dispositivo rincalzo (NO-NC Ritentivo o Impulsivo)Impostazioni da menù guidato e protette da Password con Display e pulsantiera frontali. Contenitore ridotto per montaggio quadri “installazione”

Possibilità di visualizzare su display:

• Stato dei segnali di comando
• Stato di lavoro dei relè di uscita
• Forma d’onda del segnale analizzato
• Valori di tensione e frequenza in essere
• Diagnostica di funzionamento
• Parametri di lavoro

Modalità operative di questa protezione interfaccia

Il controllo BFI21 può essere predisposto per funzionare in tre modalità operative impostabili da tastiera tutte con protezione da Password: AUTOMATICO, TEST, AVANZATO.

Monitoraggio Monofase 230V e trifase 400V con o senza neutro 50 Hz. Alimentazione ausiliaria 24VDC e 230VAC4

4 Ingressi digitali isolati

• Tele distacco
• Feedback stato del DDI
• Locale
• Comunicazione.

2 Uscite a Relè con contatto pulito in scambio:

Comando DDI e Comando dispositivo rincalzo

(NO-NC Ritentivo o Impulsivo)

Impostazioni da menù guidato e protette da Password con Display e pulsantiera frontali.

Contenitore 4Unità per montaggio quadri “installazione”

Possibilità di visualizzare su display:

• Stato dei segnali di comando
• Stato di lavoro dei relè di uscita
• Forma d’onda del segnale analizzato
• Valori di tensione e frequenza in essere
• Diagnostica di funzionamento
• Parametri di lavoro
• Modalità operative

Il controllo BFI21 può essere predisposto per funzionare in tre modalità operative impostabili da tastiera tutte con protezione da Password: AUTOMATICO, TEST, AVANZATO.
